- 产品描述
-
1.技术参数
工作介质：经过净化并含有油雾的压缩空气
工作压力范围：32~100：0.15~1MPa 125~320：0.1~1MPa
耐 压：1.5MPa
工作温度范围：5~60℃
活塞运动速度范围：50~500mm/s
德彩网开关工作电压和电流：AC24~250V≤2A DC24~110V≤2A
2.产品特色

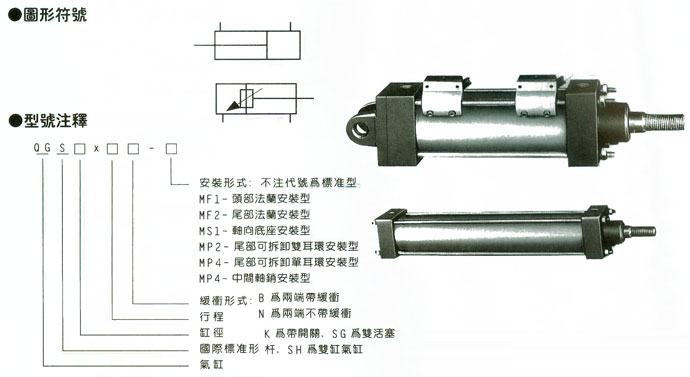

德彩网QGS系列气缸在结构要素和尺寸，安装形式和尺寸方面都符合ISO国际标准，具有工作可靠、耐久性好、起动压力小、密封性好、运动平稳、造型美观、互换性强的特点，属更新换代的气缸系列产品。
德彩网本产品通过在活塞上安装聚四氟烯支承环，使活塞运动时密封件能保持均匀密封，达到降低磨损，延长使用寿命的效果。缓冲装置采用国外新型结构，可起单向阀的作用，使气缸结构更加紧凑，合理。
在32~125缸径范围内，可根据用户需要，安装磁控行程开关，实现气缸自动往复运动。
3.各种缸径的气缸在不同使用压力下的理论输出力
单位：N
缸径（mm） 活塞杆径（mm） 受压面积c㎡ 使用压力（MPa） 0.2 0.3 0.4 0.5 0.63 0.7 推 拉 推 拉 推 拉 推 拉 推 拉 推 拉 推 拉 32 12 8 6.9 160 138 241 207 321 276 402 345 506 435 562 483 40 16 12.5 10.5 251 211 376 316 502 422 628 527 791 665 879 738 50 20 19.6 16.4 392 329 589 494 785 695 981 824 4237 1039 1374 1154 63 20 31.1 28 623 560 935 840 1246 1121 1558 1401 1963 1765 2182 1962 80 25 50.2 45.3 1005 907 1507 1360 2010 1814 2513 2267 3166 2857 3518 3174 100 25 78.5 73.6 1570 1472 2356 2208 3141 2945 3926 3681 4948 4638 5497 5154 125 32 122.7 114.6 2454 2293 3681 3440 4908 5687 6135 5733 7731 7224 8590 8027 160 45 201 185.1 4021 3703 6031 5554 8042 7406 10053 9257 12666 11664 14074 12961 200 45 314.1 298.2 6282 5965 9423 8947 12566 11930 15707 14912 19792 18790 21901 20877 250 50 490.8 471.2 9817 9424 14726 14137 19634 18849 24543 23561 30925 29688 34361 32986 320 63 804.2 773 16084 15461 24127 23192 32169 30923 40212 38653 50667 48703 56297 54115
