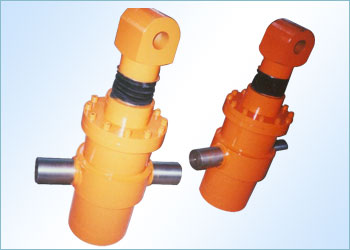

Y-HG1冶金设备标准液压缸

德彩网Y-HG1冶金设备标准液压缸，为双作用单活塞杆液压缸，缸径从40~320mm共有17种规格，额定压力为16MPa，可带缓冲装置。该系列液压缸有13种安装连接形式，除轴向脚架式外，安装连接尺寸均符合ISO6021/1-1981的规定。活塞杆端螺纹亦符合GB2350-80的规定。适用于工作温度为-40oC~+120oC，工作介质为液压油乳化液的冶金设备（不适用于磷酸酯）。

（1）型号说明 Y –HG1 –E 80/45*300 L F5 –H   L1  O T2

①     ②    ③    ④       ⑤  ⑥ ⑦   ⑧   ⑨  ⑩ ⑾

德彩网① 冶金标准液压缸 – Y

德彩网② 双作用活塞杆第一种类型—HG1

③ 压力级别 E—16MPa

④ 缸径/杆径（mm）

⑤ 行程（mm）

⑥ 进、出油口连接 L—螺纹连接（用于D≤220） F—法兰连接（用于D≥250）

⑦ 安装方式见表23.4-22

德彩网⑧ 附加位置：H—带缓冲 B—带平衡阀

⑨ 杆端结构：L1—外螺纹 L2—内螺纹 ⑩ 工作介质：O—液压油 W—高水基（乳化液） ⑾ 工作温度：T1— -40℃~+80℃ T2—-40℃~+120℃
