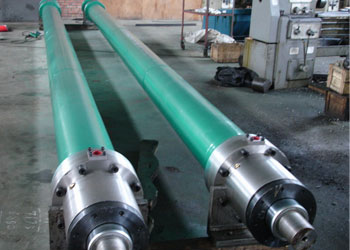

HSG型工程机械液压缸

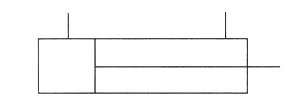

一.圆形符号
二.使用范围 HSG系列双作用单活塞杆式液压缸，式液压系统中作往复运动的执行机构。其结构简单，工作可靠，装拆方便，易于维修，可带缓冲装置及连接方式多样等特点。除适用于工程机械外，也适用于起重运输机械、矿山机械、建筑机械、车辆、船舶、冶金及其他机械等。

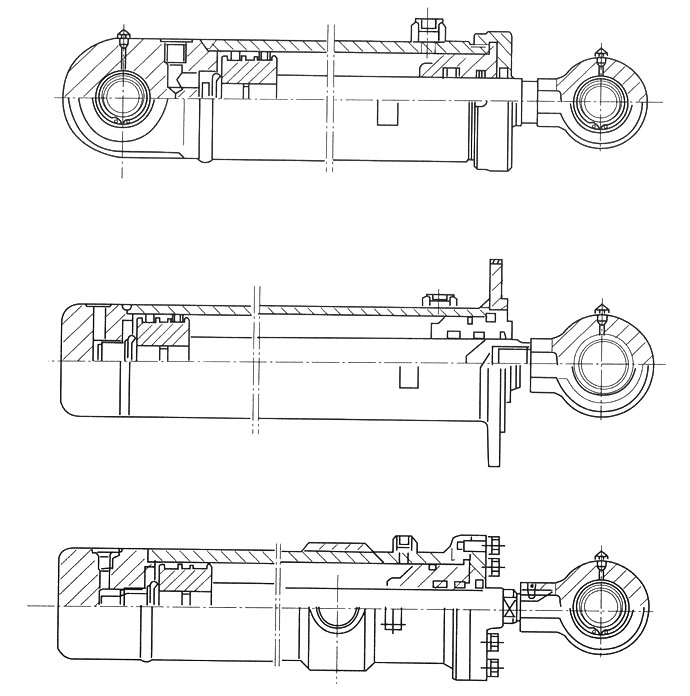

三.结构示意图

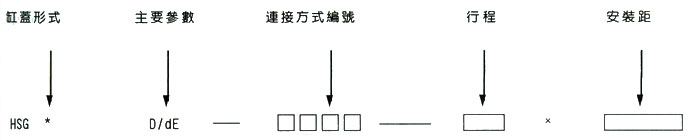

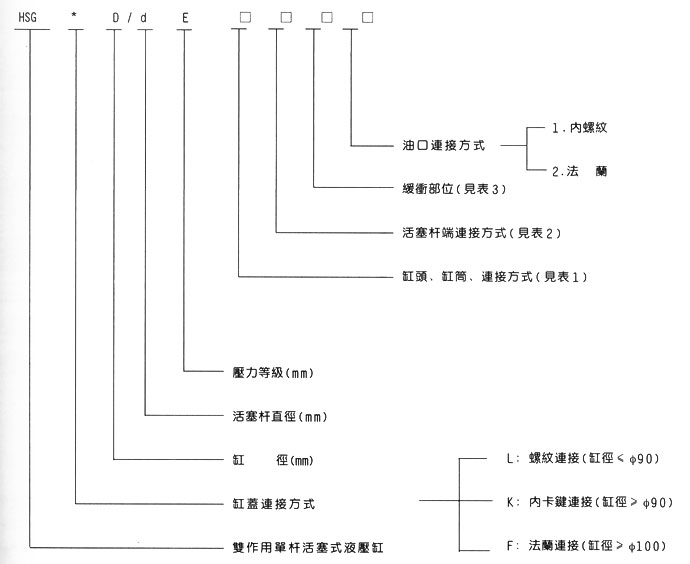

四.型号意义
缸头、缸筒连接方式编号
连接方式
备注
1
缸头耳环带衬套
2
缸头耳环装关节轴承
3
较轴
用于缸径D≥Ф80的液压缸
4
端部法兰
5
中部法兰
五.活塞杆端连接方式表编号
连接方式
备注
1
杆端外螺纹
2
杆端内螺纹
用于缸径在≥Ф63
3
杆端外螺纹杆头耳环带衬套
4
杆端内螺纹杆头耳环带衬套
用于缸径在≥Ф63
5
杆端外螺纹杆头耳环装关节轴承
6
德彩网杆端内螺纹杆头耳环装关节轴承
用于缸径在≥Ф63
7
整体活塞耳环带衬套
8
整体式活塞杆耳环装关节轴承
9
杆端为光孔
德彩网缸径Ф80≤DФ≤220的液压缸
六.缓冲部位表编号
部位
备注
0
不带缓冲
40、50、63缸径不带缓冲
1
两端带缓冲
2
缸头带缓冲
速比ψ=2时只有缸端带缓冲
3
杆头端带缓冲
七.性能参数型号
公称压力（MPa）
缸径（mm）
速比ψ
非铰轴中法兰连接的最小行程（mm）
缸盖连接型号
1.46
2
螺纹
内卡键
法兰
杆径（mm）
最大行程（mm）
杆径（mm）
最大行程（mm）
HSGL40/dE
16
40
22
400
25Δ
480
不限
HSGL50/dE
50
28
500
32Δ
600
HSGL63/dE
63
35
630
45
750
HSGL80/dE
HSGK80/dE
80
45
800
55
950
30
HSGL90/dE
HSGK90/dE
90
50
900
63
1080
40
HSGK100/dE
HSGF100/dE
100
55
1000
70
1200
40
HSGK110/dE
HSGF110/dE
110
63
1100
80
1320
45
HSGK125/dE
HSGF125/dE
125
70
1250
90
1500
45
HSGK140/dE
HSGF140/dE
140
80
1400
100
1680
50
HSGK150/dE
HSGF150/dE
150
85
1500
105
1800
55
HSGK160/dE
HSGF160/dE
160
90
1600
110
1900
55
HSGK180/dE
HSGF180/dE
180
100
1800
125
2150
55
HSGK200/dE
HSGF200/dE
200
110
2000
140
2400
60
HSGK220/dE
HSGF220/dE
220
125
2200
160
2640
60
HSGK250/dE
HSGF250/dE
250
140
2500
180
3000
60
HSGF320/dE
320
180
3200
220
3840
60
使用要求：
1.液压缸使用的油液必须保持干净、清洁、定期检查、更换，系统内须设虑油装置。
2.本液压缸本身没有排气装置，用户在系统上应考虑排气装置以防液压缸在进行中产生爬行气穴等不良现象。
3.滑动部分的密封件是易损件，用户应准备一些备件，以便及时更换。
4.液压缸使用时应负荷作用在液压缸的中心线上，避免承受较大的偏心载荷，长行程的液压缸必要时可加中间支承，以防轴线弯曲变形。
5.液压缸长期不用，最好每半年让其正常动作数次。
6.使用介质温度范围-20~+80℃.
7.活塞杆伸出参考速度7.2m/min。
德彩网8.液压缸命名用油液运动粘度20~32mm2/s。
注:1.速比ψ，系指活塞有效面积兴活塞杆腔有效面积之比。
2.带有Δ者为ψ=1.7
3.最大行程原则上是：ψ=1.46时，S=10D，ψ=2时，S=12D，式中：S – 行程，D – 缸径
4.用户所需行程大于表中规定的最大行程时，应通过双方协商解决。 5.1MPa约等于10kgf/cm2。
八.液压缸密封件配套表
缸径D
杆径d
YJ326-87
GB1235-76
YJ352-87
YJ324-87
Yx形密封圈
挡圈
0形密封圈
G形密封圈
K形尘圈
橡胶1-3
MC尼龙6
橡胶1-3
40
22
D40
d22
A40*1.5
B22*1.5
40*3.1
16*2.4
G22
K22
25
d25
B22*1.5
G25
K25
50
28
D50
d28
A50*1.5
B28*1.5
50*3.1
20*2.4
G28
K28
32
d32
B32*1.5
G32
K32
63
35
D63
d35
A63*2
B35*1.5
63*3.1
28*3.1
G35
K35
45
d45
B45*1.5
G45
K45
80
45
D80
d45
A80*2
B45*1.5
80*3.1
32*3.1
G45
K45
55
d55
B55*1.5
G55h
K55
90
50
D90
d50
A90*2
B50*1.5
90*3.1
35*3.1
G50
K50
63
d63
B63*2
G63h
K63h
100
55
D100
d55
A100*2
B55*2
100*3.1
40*3.1
G55h
K55
70
d70
B70*2
G70h
K70h
110
63
D110
d63
A110*2
B63*2
110*3.1
45*3.1
G63h
K63h
80
d80
B80*2
G80h
K80h
125
70
D125
d70
A125*2
B70*2
125*3.1
50*3.1
G70h
K70h
90
d90
B90*2
G90
K90
140
80
D140
d80
A140*2
B80*2
140*3.1
60*3.1
G80h
K80h
100
d100
B100*2
G100h
K100h
150
85
D40
d85
A150*2
B85*2
150*3.1
65*3.1
G85
K85
105
d105
B105*2
G105
K105
160
90
D160
d90
A160*2
B90*2
160*3.1
70*3.1
G90
K90
110
d110
B110*2
G110
K110
180
100
D180
d100
A180*2.5
B100*2
180*5.7
80*3.1
G100h
K100h
125
d125
B125*2
G125
K125
200
110
D200
d110
A200*2.5
B110*2
200*5.7
90*3.1
G110
K110
140
d140
B140*2
G140
K140
220
125
D220
d125
A220*2.5
B125*2
220*5.7
100*5.7
G125
K125
160
d160
B160*2
G160
K160
250
140
D250
d140
A250*2.5
B140*2
250*5.7
110*5.7
G140
K140
180
d180
B180*2.5
G180
K180
320
180
D320
d180
A320*2.5
B180*2
320*5.7
150*5.7
G180
K180
220
d220
B220*2.5
G220
K220
德彩网注：1.表中YJ※※※-87为本厂标准。
2.表中1.3.5项为孔用密封件，其余为轴用密封件。
德彩网3.用户根据需要，对照“型号说明”写出连接方式编号（即“型号说明”中最后4为数字）然后按活塞杆端得连接方式查阅图一至图四，确定需要的结构形式，缸径、速比行程，查阅表6至表9，确定外形安装连接尺寸，需要活塞杆端连接方式1、2种结构形式，只需要将3、4项中的耳环去掉即可。
德彩网4.订货时应写出完整的型号及行程、安装距。
注：用户所需安装距，不相同时则必须写出安装距，安装距L37、L36、L34只给出了选择范围，用户选用时，应在表6至表9中规定范围。
举例： 某用户需要的液压缸，缸盖连接方式为内卡键，缸筒为铰轴连接，活塞杆端为外螺纹杆头耳环带衬套，缸头端带缓冲，油口连接方式为内螺纹，缸径为ф100，杆径为ф55，行程为1000，安装距L33=800，其订货用的型号及行程安装距为：
3.选型核对：
用户选型完后，请将选用的主参数（缸径、活塞杆径）及连接方式与规格表进行核对，以免选型差错。
